一、產(chǎn)品介紹
我司造紙濕強劑是聚酰胺聚胺環(huán)氧氯丙烷樹脂（簡稱 PPE）為水溶性、陽離子型、熱固性樹脂。它是一種非甲醛類聚合物，無毒無味、PH值選用范圍較廣。在漿料中被紙漿吸附后可附在纖維上，在烘缸部和纖維反應(yīng)，形成熱固性樹脂，永久固著在纖維上，增加紙頁的強度，減少紙頁的回潮變形，改善紙張的伸縮率及平整度。

二、紙機生產(chǎn)技術(shù)參數(shù)
1．幅寬： mm
2．車速： m/min
3．克重： g/㎡
4．輔料： AKD乳液或松香膠、淀粉、助留劑等
5．每天的產(chǎn)量： 噸/天

三、PPE產(chǎn)品性能指標
外觀： 淡黃色或琥珀色半透明色液體
固含量： 12.5％ ± 0.5
離子性： 陽離子
粘度： ≦75 CP.S（25℃）
PH值： 4.0-7.0
比重（Kg/L）： 1.03
Zeta電位 mv： 15-20
冰點（℃）： -1
貯存期（5-35℃）天： ≧180
溶解性： 冷水中易溶
四、使用方法

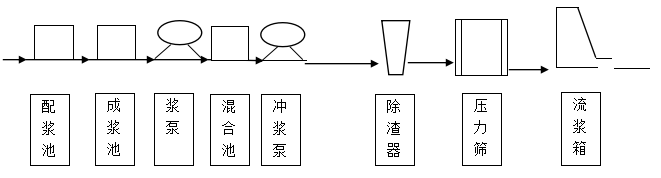

將PPE在線稀釋為5%的濃度后，用計量泵連續(xù)添加入成漿池，添加量通常為噸紙1-3%（針對絕干漿計）。視品種及濕強度要求，而作相應(yīng)的調(diào)整。

五、試用注意事項
1、由于本品為陽離子聚電解質(zhì)，若與陰離子聚電解質(zhì)混合時，會產(chǎn)生白濁不溶化現(xiàn)象，使用時應(yīng)避免直接接觸陰離子電解質(zhì)。
2、本品在貯存初期粘度會隨著貯存時間長有所降低，貯存后期又會上升，但不影響其使用。PH值也會隨著貯存時間延長而有所提高，也不影響產(chǎn)品質(zhì)量。
3、貯存溫度應(yīng)在5-35℃，溫度高于40℃時，產(chǎn)品粘度上升速度加快，粘度變大，最終交聯(lián)成網(wǎng)狀分子，在冷水中不完全溶解，而使產(chǎn)品失效。如果存放在冰點-1℃以下時，會結(jié)冰。融化攪均勻后應(yīng)立即使用。倘若粘度增加但未超過90cps（25℃）時可用水稀釋后攪均勻立即使用。
4、濕強劑是熱固性樹脂，在紙機上基本已固化，提高烘缸溫度，能使熟化時間縮短。
5、干損紙應(yīng)盡量快處理，以免造成碎解困難（特別是高濕強度的紙張）。
